CR6891HASP+CR3015HSRP_33WPD
芯片描述
——
CR6891HASP芯片特性：
● 较低的启动电流(大约3μA)，内置软启动减少MOSFET应力
● CCM+QR+CRM控制模式，CCM模式下最高工作频100kHz，QR最高工作频率125kHz，轻载降低工作频率
● 内建同步斜坡补偿，消除次谐波震荡，内置频率抖动功能降低EMI
● 可编程外置过温保护, VDD过压保护和输出过压保护, 内置输出二极管短路保护
● 内置过温保护，内置前沿消隐电路，过载保护
● ASOP-6L封装
CR3015HSRP芯片特性：
● 支持CCM、DCM和QR模式，支持最高频率200kHz，支持宽输出电压应用，支持自供电
● 内置固定开通斜率检测,极短的关断和开通延时
● 自适应驱动以实现最大效率
● 支持高边和低边整流应用
● 集成高压同步整流MOS
● SOP-8L绿色封装

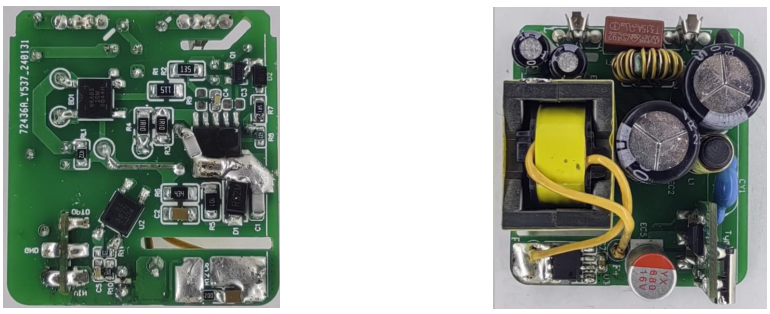

实物图
——
整机参数
——
类型 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
待机功耗 | PNL | 68 | mW | Vin=AC 264V（5V） | ||
低压效率 | η | 89.74 | % | AC 115V平均效率（12V） | ||
高压效率 | η | 89.63 | % | AC 230V平均效率（12V） | ||
线性调整率 | Δvline | 0.16 | % | 5V | ||
负载调整率 | Δvload | 3.72 | % | 5V | ||
| 启动时间 | Tst | 4.29 | s | 100VAC满载 |
保护功能测试
——
类型 | 实现方式 | 恢复条件 |
过流保护 | CS端检测 | 负载正常后自动恢复 |
短路保护 | FB端检测 | 负载正常后自动恢复 |
| 过压保护 | VDD端检测 | 负载正常后自动恢复 |
过温保护 | 150°C自动保护 | 温度下降后自动恢复 |
|
|
