CR6248_12V1A
芯片描述
——
CR6248芯片特性：
● CR6248内置600V高压功率MOSFET，反激式原边检测PWM功率开关；
● 内置软启动，减小MOSFET的应力，内置斜坡补偿电路；
● 较低的IC功耗；
● 具有频率抖动功能，使其拥有良好的EMI特性；
● 具有“软启动、OCP、SCP、OTP自动恢复、OVP锁存”等多种保护功能；
● 原边反馈，无需光耦和TL431,可调式线损补偿,IC基准精度±1%；
● 电路结构简单、较少的外围元器件，适用于小功率AC/DC电源适配器、充电器。

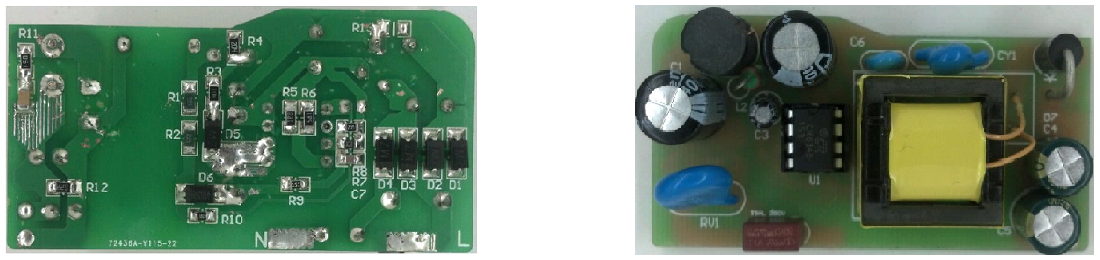

实物图
——
整机参数
——
类型 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
待机功耗 | PNL | 78 | mW | @AC264V | ||
| 低压效率 | η | 83.77 | % | @AC115V | ||
高压效率 | η | 83.73 | % | @AC230V | ||
线性调整率 | Δvline | 0.33 | % | @AC90V~AC264V | ||
负载调整率 | Δvload | 2.4 | % | @AC90V~AC264V | ||
恒流精度 | CC | 10 | % | @AC90V~AC264V | ||
启动时间 | Tst | 2.54 | s | @AC100V 100%Load |
保护功能测试
——
类型 | 实现方式 | 恢复条件 |
过流保护 | CS端检测 | 负载正常后自动恢复 |
短路保护 | FB端检测 | 负载正常后自动恢复 |
| 过压、欠压保护 | FB端检测 | 输出电压正常后自动恢复 |
过温保护 | 150°C自动保护 | 温度下降后自动恢复 |
|
|
