CR6863B_12V3A
芯片描述
——
CR6863B芯片特性：
● CR6863B是一款高能效CCM+PFM绿色节能PWM控制器；
● 内置软启动，减小MOSFET的应力，内置斜坡补偿电路；
● 固定65kHz开关频率，具有频率抖动功能，有良好的EMI特性；
● 高能效，待机功耗< 90mW；
● 具有“软启动、OCP、SCP、OTP、OVP”等自动恢复保护功能；
● 电路结构简单、较少的外围元器件，适用于中小功率AC/DC电源适配器、充电器。

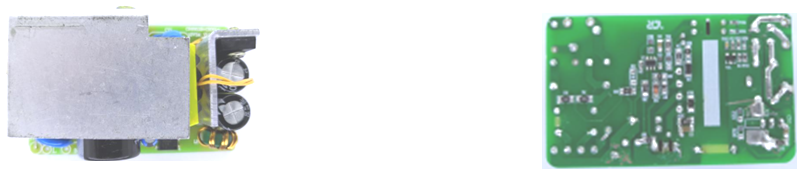

实物图
——
整机参数
——
类型 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
待机功耗 | PNL | 90 | mW | @AC264V | ||
| 低压效率 | η | 88.0 | % | @AC115V | ||
高压效率 | η | 88.3 | % | @AC230V | ||
线性调整率 | Δvline | 0 | 1 | % | @AC90V~AC264V | |
线损补偿 | Δvload | 0 | 1 | % | @AC90V~AC264V | |
| 启动时间 | Tst | 2.4 | s | @AC90V 100%Load |
保护功能测试
——
类型 | 实现方式 | 恢复条件 |
过流保护 | CS端检测 | 负载正常后自动恢复 |
短路保护 | FB端检测 | 负载正常后自动恢复 |
| 过压、欠压保护 | FB/VDD端检测 | 输出电压正常后自动恢复 |
过温保护 | 150°C自动保护 | 温度下降后自动恢复 |
|
|
