CR6891A+CR3015A_19V3.42A
芯片描述
——
CR6891A芯片特性：
● SOT23-6封装的副边PWM反激功率开关● CCM+PFM+QR控制模式，QR最高工作频率77kHz
● 内置软启动，减小MOSFET的应力
● 内建同步斜坡补偿，消除次谐波震荡
● 65kHz开关频率，具有频率抖动功能，使其有良好的EMI特性
● 电路结构简单、较少的外围元器件，适用于中、小功率AC/DC电源适配器、充电器
● 具有“CS开路、OCP、SCP、OTP、VDD_OVP、输出OVP 及输出二极管短路”等自动恢复保护功能
CR3015A芯片特性：
● 可工作于CCM、DCM和QR模式，外围电路简单
● 最高工作频率可达200kHz
● 外驱MOS，驱动能力强，可灵活应用

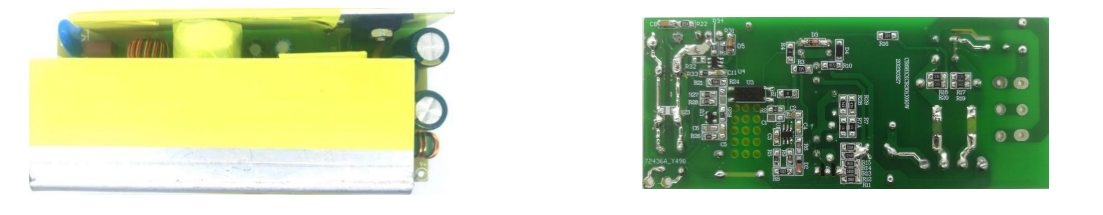

实物图
——
整机参数
——
类型 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
待机功耗 | PNL | 69 | mW | @AC264V | ||
低压效率 | η | 90.07 | % | @AC115V | ||
高压效率 | η | 91.36 | % | @AC230V | ||
线性调整率 | Δvline | 0 | 1 | % | @AC90V~AC264V | |
负载调整率 | Δvload | 0 | 3 | % | @AC90V~AC264V | |
| 动态测试 | 18.5 | 19.72 | V | @AC90V~AC264V | ||
| 启动时间 | Tst | 2.6 | s | @AC90V 100%Load |
保护功能测试
——
类型 | 实现方式 | 恢复条件 |
| 过流保护 | CS端检测 | 负载正常后自动恢复 |
| 短路保护 | FB端检测 | 负载正常后自动恢复 |
| 过压保护 | FB端检测 | 负载正常后自动恢复 |
| 过温保护 | 150°C自动保护 | 温度下降后自动恢复 |
|
|
