CR6891B_20V3A
芯片描述
——
CR6891B芯片特性：
● SOT23-6封装的副边PWM反激功率开关● CCM+PFM+QR控制模式，QR最高工作频率77kHz
● 内置软启动，减小MOSFET的应力，斜坡补偿电路
● 65kHz开关频率，具有频率抖动功能，使其有良好的EMI特性
● 电路结构简单、较少的外围元器件，适用于小功率AC/DC电源适配器、充电器
● 具有“软启动、OCP、SCP、OTP、OVP”等自动恢复保护功能

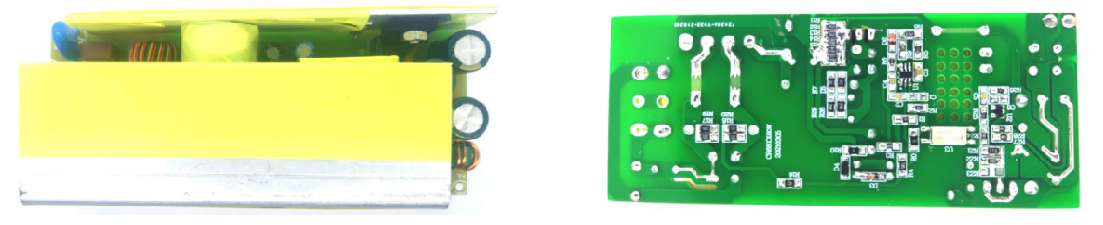

实物图
——
整机参数
——
类型 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
待机功耗 | PNL | 58 | mW | @AC264V | ||
低压效率 | η | 89.36 | % | @AC115V | ||
高压效率 | η | 90.43 | % | @AC230V | ||
线性调整率 | Δvline | 0 | 1 | % | @AC90V~AC264V | |
负载调整率 | Δvload | 0 | 3 | % | @AC90V~AC264V | |
| 动态测试 | 18.4 | 20.8 | V | @AC90V~AC264V | ||
| 启动时间 | Tst | 2.212 | s | @AC100V 100%Load |
保护功能测试
——
类型 | 实现方式 | 恢复条件 |
过流保护 | CS端检测 | 负载正常后自动恢复 |
短路保护 | FB端检测 | 负载正常后自动恢复 |
过压保护 | VDD端检测 | 负载正常后自动恢复 |
AC_BO 保护 | DEM端检测 | AC电升高后自动恢复 |
LINE_OVP 保护 | DEM端检测 | AC电升高后自动恢复 |
VOUT_OVP 保护 | DEM端检测 | 解除保护后自动恢复 |
过温保护 | 150°C自动保护 | 温度下降后自动恢复 |
|
|
