CR6212BTM+CR3004SLD 12V2A 无Y
芯片描述
——
CR6212BTM芯片特性：
● CR6212BTM内置650V高压功率MOSFET的反激式原边检测，支持CC\CV原边检测 PWM 功率开关，DIP7封装
● 内置软启动，减少MOSFET的应力
● 低功耗、高能效频率反走QR模式控制，内置斜坡补偿电路
● 具有良好的 EMI 特性，可编程输入欠压或过压保护
● 具有“软启动、OCP、SCP、OTP、OVP、引脚悬空”等多种保护
● 原边反馈，无需光耦和TL431，内置电感量偏差补偿功能
● 电路结构简单、较少的外围元器件，适用于小功率AC/DC电源适配器、充电器
CR3004SLD芯片特性：
● 自供电DCM同步整流开关、SOP8封装、内置60V耐压功率开关管、精简的外围电路、较低的工作电流和较高的系统效率满足高能效要求

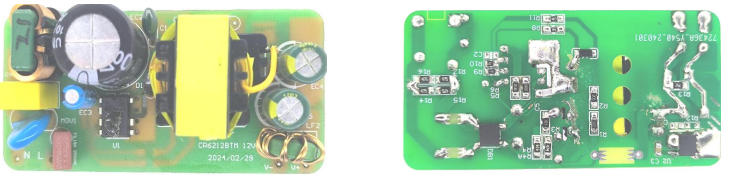

实物图
——
整机参数
——
类型 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 测试条件 |
待机功耗 | PNL | 78 | mW | Vin=AC 264V | ||
低压效率 | η | 88.10 | % | AC 115V平均效率 | ||
高压效率 | η | 88.30 | % | AC 230V平均效率 | ||
线性调整率 | Δvline | 2 | % | 线端 | ||
负载调整率 | Δvload | 2 | % | 线端 | ||
| 启动时间 | Tst | 2.37 | s | 100VAC满载 |
保护功能测试
——
类型 | 实现方式 | 恢复条件 |
过流保护 | CS端检测 | 负载正常后自动恢复 |
短路保护 | FB端检测 | 负载正常后自动恢复 |
| 过压保护 | VDD端检测 | 负载正常后自动恢复 |
| AC欠压BO保护 | FB端检测 | 输入电压正常后自动恢复 |
| 过温保护 | 150°C自动保护 | 温度下降后自动恢复 |
|
|
